Digital Dots – Thử nghiệm máy in UV bảo dưỡng định dạng rộng Durst Rho P10-200

Màn biểu diễn

Durst Rho P10-200 có tốc độ in tối đa 175 m2 / h, không phụ thuộc vào thiết lập mực và có thể in trên giấy dày đến 40mm ở phiên bản tiêu chuẩn. Phiên bản Công nghiệp có thể xử lý vật liệu dày đến 70mm và cũng có thể quản lý các chất nền nặng hơn, lên đến 70kg so với 50kg đối với phiên bản tiêu chuẩn.

Bộ truyền động tuyến tính từ tính tiên tiến cung cấp khả năng vận chuyển tàu sân bay để đảm bảo độ chính xác và độ tin cậy. Theo Durst, trục chính xác với dung sai là 2μ. Rho P10-200 được chế tạo để in liên tục và không cần phải tạm dừng để che dấu thường thấy trong các hệ thống bảng. Các điểm dừng cơ khí phía trước đảm bảo đăng ký chính xác cộng với việc in song song nhiều bảng cạnh nhau.

Độ phân giải và gam màu mở rộng

Một trong những mục tiêu của Durst khi phát triển dòng Rho Ink mới là cân bằng hoặc thậm chí vượt qua gam màu của in flexo tiêu chuẩn. Durst đã thành công trong mục tiêu này, vì ngay cả với thiết lập CMYK tiêu chuẩn, gam màu đạt được trong thử nghiệm của chúng tôi là khoảng 415.000 màu. Theo tiêu chuẩn ISO 12647-6 trên giấy tráng, in flexo dừng ở khoảng 380.000 màu.

Gam màu với Rho Ink cũng vượt quá gam màu của in offset, theo tiêu chuẩn ISO 12647-2 tạo ra gam màu là 402.000 màu trên giấy tráng. Với bộ mực mở rộng Cam và Tím bổ sung, gam màu của Rho P10-200 tăng lên 580.000 màu, dễ dàng vượt qua mức bù tiêu chuẩn. Sử dụng màu lục lam nhạt và đỏ tươi nhạt không làm tăng gam màu đặc biệt, mà còn tăng cường chuyển tiếp tông màu mượt mà, đặc biệt là ở các vùng sáng hơn của hình ảnh để có kết quả hình ảnh hài lòng hơn.

Vượt xa sự mong đợi của khách hàng

Brieke, một nhà sản xuất bảng hiệu người Đức có trụ sở tại Frankfurt am Main, là người đầu tiên sử dụng Rho P10-200 với loại mực mới. Theo giám đốc điều hành Wolfgang Schäfer, gam màu mở rộng thể hiện rõ ngay khi bạn nhìn vào các bản in: “Chúng tôi đã sớm bị ấn tượng bởi màu sắc sống động, ngay cả khi chỉ sử dụng tùy chọn CMYK tiêu chuẩn”. Brieke thậm chí đã tạo ra một thương hiệu in ấn đặc biệt có tên là ‘mega brush’ dựa trên độ phân giải cao đạt được trong máy in P10-200.

Wolfgang tiếp tục: “Nhờ độ phân giải rất cao trong Rho P10 của chúng tôi, chúng tôi có thể cung cấp cho khách hàng sản xuất chất lượng mỹ thuật trên nhiều loại chất nền khác nhau. Anh ấy vui mừng nói thêm rằng “tùy chọn Trắng cũng mở ra rất nhiều khả năng và thường thì chúng ta có thể bỏ qua xử lý sau hoặc cán màng, vì mực được xử lý bằng tia UV có độ bền cao như vậy”.

Pixart Printing ở Venice cũng đã đầu tư lớn vào P10, gần đây đã đặt hàng 7 hệ thống mới, đây là hệ thống lắp đặt lớn nhất của P10 trên thế giới. Việc lắp đặt bao gồm một P10-200 phẳng. Pixart là một tập đoàn sử dụng Durst lớn và những chiếc máy mới sẽ tăng năng lực sản xuất và phạm vi sản phẩm của nó. Phần lớn trong số này sẽ là công việc đóng gói chất lượng cao sẽ cho phép Pixart Printing cạnh tranh với các máy in sử dụng máy in offset và in flexo. Alessandro Tenderini, tổng giám đốc Pixart Printing, cho biết ông chọn Durst “Chủ yếu là vì độ tin cậy của họ. Kể từ khi chúng tôi gặp Durst lần đầu tiên (năm 2007), họ đã làm việc chăm chỉ để cải tiến máy in và phần mềm của mình dựa trên những gợi ý mà chúng tôi đưa ra. Họ muốn gần gũi với thị trường của chúng tôi và nhu cầu của chúng tôi. Họ thực sự nhanh chóng và chính xác và khi họ quyết định cung cấp cho chúng tôi một sản phẩm mới, chúng tôi thường biết rằng sản phẩm đó đã ‘sẵn sàng hoạt động’. “

Alessandro Tenderini, tổng giám đốc Pixart Printing. Công ty này là khách hàng lớn của Durst và đã lắp đặt Rho P10-200 để tăng năng lực sản xuất và phạm vi sản phẩm.

Mặc dù Pixart Printing đang đạt được hoạt động kinh doanh mới với đội tàu Durst, nhưng Tenderini nói: “Không có một lĩnh vực nào mà chúng tôi đang nắm bắt trong thời điểm này, những gì đang diễn ra là một sự chuyển đổi văn hóa. Có một sự thay đổi sâu sắc từ cách bán sản phẩm cũ sang một cách tiếp cận hoàn toàn mới. Cuộc khủng hoảng thế giới là một chất tăng tốc. Số lượng tài liệu in được yêu cầu cho một đơn hàng đang giảm đáng kể và trong khi đó mọi người đang tìm kiếm một cách rẻ hơn để mua cùng một sản phẩm và chúng tôi ở đó, chúng tôi có đầy đủ tổ chức để giải quyết một số lượng lớn các đơn đặt hàng nhỏ với mức tối đa hiệu quả.”

Công ty có kế hoạch tiến tới chứng nhận ISO 12647-2 ngoài các chứng nhận hiện có về ISO 18001 (sức khỏe và an toàn), 14001 (EMS) và 9001 (kiểm soát chất lượng).

Các bài kiểm tra đã được thực hiện như thế nào

Thử nghiệm của chúng tôi yêu cầu người tham gia cung cấp các mẫu đầu ra từ các tệp thử nghiệm do Digital Dots cung cấp. Đối với bài kiểm tra gam màu, chúng tôi sử dụng biểu đồ cấu hình IT-8 CMYK tiêu chuẩn; đối với bài kiểm tra độ phân giải, chúng tôi sử dụng biểu đồ được thiết kế đặc biệt với các cặp đường thẳng ở nhiều khoảng cách. Những người tham gia đã in chúng trong điều kiện tối ưu trên hai loại chất nền: vinyl bóng và giấy không tráng phủ.

Để đánh giá trực quan về chất lượng hình ảnh nói chung và tái tạo mượt mà các phân độ âm sắc, chúng tôi cũng yêu cầu xuất ra một tấm áp phích 70×100 cm. Áp phích này cũng được sử dụng để đánh giá độ đồng đều của mật độ mực trên toàn bộ chiều rộng của chất nền.

Trong bài kiểm tra độ phân giải, Rho P10-200 cho thấy các cặp đường có thể nhận dạng lên tới tương đương 350 dpi theo hướng ngang và lên đến 250 dpi theo hướng dọc. Dưới đây là hình ảnh của mẫu được nhìn thấy bằng kính hiển vi kỹ thuật số ở độ phóng to khoảng 500x. Lưu ý rằng các giọt nhỏ hơn nhiều so với các đường sẽ được tái tạo.

Chúng tôi thực hiện năm phép đo toàn bộ tông màu lục lam và sau đó sử dụng phần mềm SpectroShop để so sánh độ lệch màu giữa mẫu đầu tiên và bốn mẫu còn lại. Như một ngưỡng mà chúng tôi đã quyết định trên 2,5 ∆E, cùng một giá trị được đề xuất trong tiêu chuẩn ISO 12647-2 cho khi in màu điểm đặc.

Chúng tôi đo gam màu bằng cách tạo hồ sơ ICC CMYK tiêu chuẩn từ dữ liệu biểu đồ đặc tính IT-8. Điều này được thực hiện bằng máy quang phổ X-Rite i1 Pro và phần mềm lập hồ sơ chuyên nghiệp. Sau đó, cấu hình này được phân tích với Chromix ColorThink Pro để mang lại một con số cho tổng số màu riêng biệt có trong gam. Chúng tôi xác định các màu rời rạc được phân tách bằng giá trị ∆E bằng 1, sử dụng không gian màu CIELab làm tham chiếu.

Rho P10-200 có thể tái tạo tốt văn bản bốn điểm, cả màu đen trên nền trắng và đảo ngược màu trắng trên nền đen. Dưới đây là hình ảnh của mẫu được nhìn thấy bằng kính hiển vi kỹ thuật số ở độ phóng to khoảng 500x.

Để đo độ phân giải, chúng tôi đã xem bản in của biểu đồ cặp đường dưới kính hiển vi kỹ thuật số. Chúng tôi muốn xác định điểm mà tại đó các đường không còn có thể được phân biệt thành các cặp riêng biệt. Chúng tôi gọi đây là khả năng phân giải của hệ thống in và điều này thường khác với độ phân giải có thể xử lý được đã nêu, theo thông số kỹ thuật. Khả năng phân giải là sự kết hợp giữa độ phân giải gốc của đầu in, kích thước giọt và độ chính xác cơ học khi di chuyển đầu in và / hoặc vật liệu in trong khi in. Để bổ sung cho biểu đồ cặp đường, chúng tôi cũng in văn bản, cả màu đen dương trên nền trắng và màu trắng đảo ngược trên nền đen, bằng một phông chữ nhỏ (xuống 4p).

Kết quả bằng số

Durst đã gửi các mẫu thử nghiệm được sản xuất bằng cách sử dụng thiết lập mực CMYK với Mực Rigid Rho Wide Gamut ở chế độ 1000 dpi trên bảng xốp mềm Kapa Plast bằng cách sử dụng tùy chọn bốn lần. Thử nghiệm gam màu của chúng tôi chỉ ra tổng cộng khoảng 415.000 màu (vượt quá khoảng 402.000 màu khi in mực in offset trên giấy tráng phủ). Đối với chất nền không tráng phủ, được in trên nền Core Silk 200 gsm, gam màu được đo là 336.000 màu, ít hơn đáng kể so với chất nền bóng. Nhưng điều này được mong đợi, vì các bản in trên giấy không tráng phủ thường tạo ra kết quả kém sống động và đầy màu sắc.

Trong bài kiểm tra độ phân giải, được in trên 3M Scotchcal Series 40 vinyl và với cài đặt độ phân giải tương tự như biểu đồ gam màu, các cặp đường khác biệt có thể được nhìn thấy ở mức lên đến 350 dpi theo hướng ngang và lên đến 250 dpi theo chiều dọc một. Văn bản nhỏ được tái tạo rõ ràng đến bốn điểm, cả văn bản dương và văn bản đảo ngược với màu trắng trên nền đen.

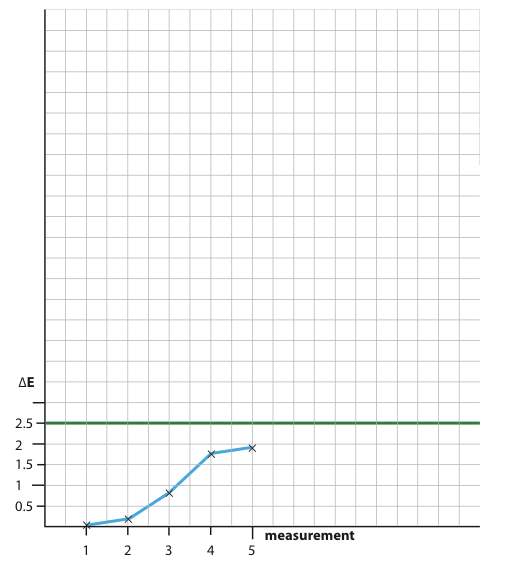

Khi đo tất cả năm mẫu Cyan rắn trên chiều rộng của một tấm áp phích 70×100 cm, độ đồng đều của mật độ mực là tốt. Chúng tôi sử dụng ngưỡng 2,5 ∆E, như được đề xuất trong tiêu chuẩn ISO 12647-2, khi in màu điểm đặc. Bất kỳ độ lệch màu nào thấp hơn 1 ∆E đều không thể nhìn thấy bằng mắt người. Mẫu đầu tiên được so sánh với chính nó, do đó sẽ cho độ lệch màu bằng không.

Khi đo tất cả năm mẫu Cyan rắn trên chiều rộng của một tấm áp phích 70×100 cm, độ đồng đều của mật độ mực là tốt. Chúng tôi sử dụng ngưỡng 2,5 ∆E, như được đề xuất trong tiêu chuẩn ISO 12647-2, khi in màu điểm đặc. Bất kỳ độ lệch màu nào thấp hơn 1 ∆E đều không thể nhìn thấy bằng mắt người. Mẫu đầu tiên được so sánh với chính nó, do đó sẽ cho độ lệch màu bằng không.

Thông số kỹ thuật, tóm tắt

Người bán	Durst
Bộ mực	Rho Premium WG Ink 1
CMYK	CMYKcm (lục lam nhạt, đỏ tươi), CMYKcm-ov (bất kỳ sự kết hợp nào của hai loại mực cam, xanh lá cây, tím)
Kích thước phương tiện tối đa	Chiều rộng 205 cm bằng chiều dài có thể xử lý

Độ dày phương tiện tối đa	Tiêu chuẩn 40mm, Phiên bản công nghiệp 70mm
Độ phân giải (dpi)	1000 dpi ở 10 pL
Tốc độ in	175 m2 / giờ

Về tính đồng nhất, Rho P10-200 cho thấy độ lệch tối đa trên trang là 1,9 ∆E (và trung bình là 0,8 ∆E). Độ lệch màu dưới ∆E 1 là không thể đối với thị giác của con người, vì vậy kết quả cho Rho P10-200 có thể được cho là hài lòng về độ đồng đều.

Kết luận

Durst đã thành công trong việc phát triển một loại mực phù hợp với mục tiêu của mình để phù hợp và thậm chí vượt trội so với các loại mực in offset và flexo thông thường. Cùng với độ phân giải cao đạt được với đầu in 10 pL Quad Array, P10-200 cung cấp tốc độ, chất lượng và tính linh hoạt. Điều này làm cho nó trở thành một ứng cử viên sáng giá cho một loạt các ứng dụng và mô hình kinh doanh.

– Laurel Brunner & Paul Lindström
