Tại sao kích thước lại quan trọng trong phương tiện truyền thông? (phần 2)

Simon Eccles tiếp tục thảo luận về các kích thước phương tiện in ấn khác nhau, tập trung vào các định dạng lớn, ảnh và ấn phẩm.

Chú thích: Bảng quảng cáo khổng lồ ở Berlin từ năm 2007 này được làm từ nhiều phần dọc rộng 3,0 m. Ảnh của Sophie Matthews-Paul.

Giấy để in có lịch sử với kích thước tiêu chuẩn từ hàng trăm năm trước, như chúng ta đã thấy trong phần 1 của câu chuyện này. Dòng A được ISO xác định cho giấy là tiêu chuẩn để in trên hầu hết các quốc gia trên thế giới, ngoại trừ Bắc Mỹ. Tuy nhiên, nhiều loại phương tiện được sử dụng cho bảng chỉ dẫn và in ấn khổ lớn khác không có bất kỳ tiêu chuẩn quốc tế rõ ràng nào và chỉ có tính nhất quán trên thực tế vì hầu hết các nhà sản xuất hoặc máy in và phương tiện đều cung cấp các kích thước tương tự nhau.

Cũng có rất ít bằng chứng về bất kỳ sự thúc đẩy nào để tạo ra các tiêu chuẩn. Nói rộng ra, máy in khổ rộng và phương tiện mà chúng in trên đó, phù hợp với các định dạng thương mại truyền thống như bảng quảng cáo nhiều tấm, tấm cứng (ban đầu là ván ép) và các mặt rèm cho rơ moóc xe tải. Các ứng dụng phổ biến khác như biển báo bên ngoài, đồ họa xe cộ, đề can vinyl hoặc chuyển chất nhuộm màu, không có nhu cầu về kích thước phù hợp.

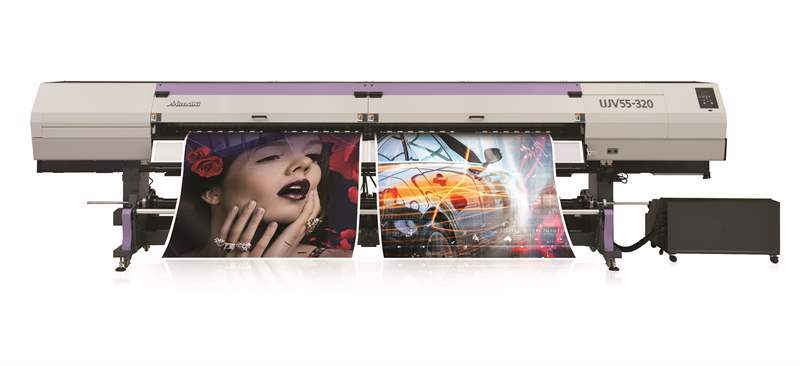

Chú thích: Chiếc UJV-320 rộng 3,2 m của Mimaki có giá chỉ bằng một nửa so với các đối thủ khi nó được tung ra thị trường vào năm 2015. Ở đây, nó được hiển thị cho hai cuộn 1,6 m cạnh nhau.

Bất kỳ máy in nào cũng sẽ có kích thước vật liệu in tối đa mà nó có thể chấp nhận (dựa trên chiều rộng đối với máy cấp giấy cuộn, chiều rộng và chiều dài đối với loại giường cố định và giấy cắt), nhưng bất kỳ máy in nào như vậy cũng có thể chấp nhận các kích thước nhỏ hơn theo một giới hạn cụ thể được quy định bởi nguồn cấp dữ liệu và cơ chế vận chuyển.

Kích thước phẳng

Máy in phẳng chuyên dụng cho vật liệu in cứng ban đầu được thiết kế để xử lý các tấm màn hình lớn, bản thân nó dựa trên kích thước tiêu chuẩn cho các tấm ván ép. Ván ép được phát triển lần đầu tiên ở Hoa Kỳ vào đầu ^thế kỷ 20 và điều này đặt ra tiêu chuẩn ban đầu cho các kích thước tấm cứng: 4 x 8 feet (1.220 x 2.440 mm). Ở các quốc gia sử dụng phép đo hệ mét, giá trị này thường được làm tròn xuống 1.200 x 2.400 mm, mặc dù Vương quốc Anh vẫn có xu hướng sử dụng 1.220 x 2.440 mm. Có một kích thước lớn hiếm hơn là 10 x 5 feet (3.050 x 1.525 mm).

Chú thích: Một màn hình Truepress Jet W3200UV in lên các tấm ván xốp tại Larger Profile ở Letchworth, Vương quốc Anh. Kích thước giường là 2,5 x 3,2 m. >

Do đó, máy in phẳng thường được chế tạo để chứa ít nhất một tờ trong các kích thước đó, trong khi các máy in nhỏ hơn có thể chiếm nửa tờ. Các tấm phẳng lớn nhất có thể lấy hai tờ cùng một lúc, thường có cơ sở để in một tờ trong khi nạp tờ tiếp theo.

Kích thước cuộn

Chú thích: 1.6 m VS-640 của Roland DG từ năm 2010 đã sử dụng mực sinh thái (bao gồm cả kim loại mới) lên vinyl, loại mực này cũng có thể cắt trong cùng thời gian. Tương đương ngày nay là XR-640.

Máy in khổ rộng dạng cuộn chủ yếu được làm với kích thước phù hợp với toàn bộ inch trong hệ thống đo lường của Hoa Kỳ, chẳng hạn như 44 và 64 inch. Không ai mà chúng tôi hỏi là khá chắc chắn tại sao các kích thước phổ biến lại xuất hiện. John De La Roche, giám đốc kinh doanh của Hybrid Services, nhà phân phối Mimaki của Vương quốc Anh, đã làm việc với các máy khổ rộng kể từ khi bắt đầu. Ông tin rằng ban đầu các kích thước dựa trên chiều rộng cuộn tối đa được cung cấp bởi các nhà sản xuất vinyl tự dính vào những năm 1980. Đây là 64 inch, hay 1.625 mm.

Máy cắt vinyl được điều khiển kỹ thuật số đã được phát triển trước khi có máy in khổ rộng. Sau đó, một số nhà sản xuất cùng loại, chẳng hạn như Gerber và Roland DG, đã chuyển sang các máy in thích ứng với cùng bộ nạp xử lý phương tiện. Các kích thước nhỏ hơn có vẻ thuận tiện nếu không hoàn toàn là các bước giảm dần từ đó – 54 inch (1.372 mm), 44 inch (1.117 mm), đôi khi là 42 inch (1.067 mm) và 32 inch (813 mm).

Tăng kích thước, có một chiều rộng khá hiếm 1,8 m dường như được sử dụng cho máy in phun dệt. Một số máy in 2,0 m tồn tại, nhưng kích thước lớn hơn phổ biến nhất là 2,54 m (100 inch) hoặc 2,6 m (102 inch).

Rất nhiều máy in rất lớn này được cung cấp dưới dạng hybrid, có thể lấy cả vật liệu linh hoạt được nạp cuộn và, với sự hỗ trợ của bàn lăn có thể tháo rời để hỗ trợ cả mặt trước và mặt sau, cả các tấm cứng. Kích thước 2,5 / 2,6 m rộng hơn một chút so với kích thước ván ép 8 feet (2.440 mm) được đề cập ở trên (hoặc hai tấm 4 feet cạnh nhau với một khoảng cách nhỏ).

Chú thích: Máy lai EFI Vutek HS100 Pro này tại Super-Wide ở Bacup, Vương quốc Anh có bàn hỗ trợ để nạp các bảng in cứng có chiều rộng lên đến 3,2 m và cũng có thể nạp các cuộn linh hoạt có cùng chiều rộng.

Kích thước tiếp theo trở lên là 3,0 m hoặc phổ biến hơn là 3,2 m. Có những ứng dụng cho các biểu ngữ lớn và lưới bọc tòa nhà ở kích thước này, nhưng một lý do khác cho kích thước 3,2 m là nó có thể in hai trong số các cuộn 1,6 m phổ biến cạnh nhau, do đó tăng gấp đôi năng suất trên một máy in mà có thể không tốn kém gấp đôi giá của một chiếc máy 1,6 m (mặc dù vậy, việc tìm kiếm không gian để chứa nó có thể là một thách thức). Tương tự như vậy, các ống mực lớn nhất hiện có có chiều rộng 5,0 m, cho phép in ba cuộn 1,6 m cạnh nhau.

Bất kỳ máy in nào có chiều rộng từ 2,0 đến 3,0 m thường được gọi là “định dạng siêu rộng”, trong khi từ 3,0 m trở lên thường được gọi là “định dạng lớn”.

Áp phích và biển quảng cáo

Chú thích: Một áp phích sáu tờ được trưng bày ở Buxton, Vương quốc Anh.

Các kích thước in khác có thể vì lý do lịch sử hoặc thương mại – áp phích giấy Adshel phổ biến (thường được sử dụng nhất trong nhà chờ xe buýt) thường được tiêu chuẩn hóa là 1.800 x 1.200 mm. Chúng thường được gọi là “áp phích sáu tờ”, bởi vì kích thước tương đối nhỏ của máy in kỹ thuật số cũ hơn có nghĩa là không thể in các tờ lớn, vì vậy sáu tờ nhỏ hơn được dán lại với nhau. Máy ép offset và kỹ thuật số khổ lớn ngày nay, có thể dễ dàng in kích thước này trên một tờ duy nhất.

JCDecaux, công ty sở hữu rất nhiều trang web quảng cáo trên toàn thế giới, chỉ định kích thước riêng của nó là 1.750 x 1.185 mm. Tuy nhiên, loại mực in khổ 1,8 m rất hiếm (và dường như chỉ dành cho ngành dệt may), vì vậy các máy in có thể sử dụng máy in 1,2 m (hoặc rộng hơn) để in ở định dạng dọc, hoặc kiểu 2.0 hoặc rộng hơn cho khổ ngang.

Kích thước biển quảng cáo lớn hơn thường được sử dụng để quảng cáo trong bãi đỗ xe, trung tâm mua sắm, nhà ga, sân thể thao và những nơi tương tự. Chúng được tiêu chuẩn hóa dưới dạng tờ 16 (3.048 mm x 2.032 mm), 32 (3.048 mm x 4.064 mm), 48 (3.048 mm x 6.096 mm) hoặc 96 (3.000 mm x 12.000 mm).

Bất kỳ kích thước lớn hơn nào trong số này đều có thể được xử lý trên một tờ giấy cuộn đơn bằng máy in phun dài 3.0m hoặc rộng hơn. Tuy nhiên, những khó khăn sau đó đang được xử lý – cần có kế hoạch và kỹ năng để dựng một tấm lớn như vậy trên khung bảng quảng cáo, vì vậy nó có thể được chia thành các tấm chồng lên nhau có vị trí dễ dàng hơn. Tuy nhiên, các biểu ngữ và kết thúc tòa nhà được căng lên khung có thể là những phần đơn lẻ khổng lồ.

Ống mực nhỏ hơn

Chú thích: Máy in 17 inch như SureColor SC-P5000 mới nhất của Epson là loại mực in cuộn khổ rộng thường có sẵn nhỏ nhất.

Ở đầu bên kia của quy mô, máy in phun “khổ rộng” nạp giấy hoặc cuộn giấy nhỏ hơn đã được phát triển cho các thị trường khác nhau từ đầu những năm 1990 trở đi. Epson nói riêng đi tiên phong trong các dòng máy nhắm vào thị trường nhiếp ảnh và mỹ thuật, theo sau là Canon và HP. Các mô hình được cấp giấy có xu hướng xấp xỉ với các kích thước dòng A, đôi khi có thêm một biên độ nhỏ nếu điều đó cho phép chúng có kích thước tương đương của Hoa Kỳ, nhưng chúng hiếm khi phù hợp với dòng B.

Vì vậy, chiều rộng 17 inch (432 mm) phổ biến là định dạng cuộn giấy nhỏ nhất dường như đã được phát triển để có kích thước ảnh 16 x 12 inch cũ (xem bên dưới). Nó cho phép bạn in hình ảnh có kích thước A2 (rộng 420 mm), nhưng không phải B2 (rộng 500 mm).

Các máy in thương mại, những người thường cần thực hiện các bản in thử ở kích thước tờ B2 phổ biến cho máy in offset của họ, phải mua kích thước tiếp theo, máy in 24 inch (601 mm), vừa tốn kém hơn vừa có kích thước lớn hơn.

HP đã thử bán máy in 18 inch trong một thời gian, nhưng nếu bạn thực sự cần khu vực B2 đầy đủ, bạn sẽ cần máy in 20 inch và hiện tại chỉ Roland DG làm ra kích thước này, với VersaStudio BN-20, một dung môi sinh thái mô hình in và cắt mực dành nhiều hơn cho các nhãn vinyl tự dính và công việc bám tĩnh.

Áp phích được sử dụng để trưng bày trong nhà và ngoài trời có thể cần phải phù hợp với các chủ sở hữu hiện có. Vì vậy, nhiều tờ được sử dụng để tạo nên các màn hình bảng quảng cáo khổ lớn, mặc dù trong một số trường hợp, chúng được thay thế bằng các cuộn lớn hơn từ máy in khổ lớn hoặc khổ lớn.

Nói một cách chính xác, đặc điểm kỹ thuật dòng A chỉ xác định kích thước giấy. Tuy nhiên, một số nhà cung cấp sẽ sử dụng khổ chữ A cho các phương tiện liên quan, vì khách hàng đã quen thuộc với chúng và vì chúng thường được sử dụng cùng với các loại giấy in. Vì vậy, các nhà cung cấp của nghệ sĩ thường cung cấp bảng gắn giấy và bảng xốp ở các kích thước A. Áp phích thường được sản xuất ở kích thước A, đặc biệt là A2, mặc dù lĩnh vực in ấn và đóng khung ảnh vẫn thường đề cập đến các định dạng cũ dựa trên inch ở Anh.

Ảnh in

Chú thích: Kích thước và chiều rộng phim: tỷ lệ chiều cao xác định kích thước in vẫn được sử dụng và những kích thước này hiếm khi khớp với khổ A hoặc các tiêu chuẩn in khác.

Trong thế giới ngày nay, nơi mà phần lớn ảnh được chụp bằng điện thoại và chỉ được xem trên màn hình, cách những bức ảnh này phù hợp với khổ giấy in không phải là ưu tiên hàng đầu của các nhà sản xuất máy ảnh. Tuy nhiên, khi chúng ta đang ở trong thế giới in ấn, đó là điều cần lưu ý.

Ở thị trường Mỹ và Anh, khung ảnh thường vẫn được bán ở các kích thước in ảnh truyền thống, lần lượt dựa trên các kích thước phim có từ thời Victoria những năm 1800. Cho đến khi các máy phóng to ảnh được phát triển, các bản in thường được tiếp xúc qua các bản âm bản gốc, tạo nên các “bản in tiếp xúc” có cùng kích thước với ảnh phim. Vì rất nhiều quá trình xử lý phim và in ấn đã được thực hiện bởi các dịch vụ phòng thí nghiệm và những dịch vụ này cũng áp dụng một loạt các kích thước giấy phổ biến. Các kích thước phổ biến nhất vẫn được sử dụng bao gồm 4 x 6 inch, 5 x 7 inch và 8 x 10 inch.

Đến những năm 1920 và những năm 30 máy phóng to đã có mặt, mở ra thị trường cho máy ảnh tĩnh chụp phim 35 mm, ban đầu là kích thước máy ảnh phim. Phim 35 mm có kích thước khung hình tiêu chuẩn là 36 x 24 mm, phóng to theo tỷ lệ 3: 2. Điều này phù hợp với định dạng 150 x 100 cm (4 x 6 inch) phổ biến, nhưng trên thực tế, rất ít định dạng in / khung hình khác có tỷ lệ này chính xác.

35 mm vẫn là định dạng phổ biến nhất trên toàn thế giới cho đến khi phim bắt đầu được thay thế bằng máy ảnh kỹ thuật số, sau đó là điện thoại máy ảnh, vào những năm 1990 và 2000. Hầu hết các máy ảnh kỹ thuật số đều có cảm biến nhỏ phù hợp với các định dạng phim trước đó và nếu là chiều rộng: tỷ lệ chiều cao có xu hướng liên quan nhiều hơn đến màn hình tivi và màn hình.

Ngoại lệ là các máy ảnh kỹ thuật số “full frame” cao cấp (thường đắt tiền và hướng đến những người chuyên nghiệp) có cảm biến 24 x 36 mm, giống như khung hình 35 mm. Đây có thể là lợi thế đầy đủ của các ống kính được thiết kế ban đầu cho phim 35 mm.

Kích thước in “Tiêu chuẩn” hiện đại cho các máy ảnh kỹ thuật số thông thường là 114 x 152 mm, với tỷ lệ 4: 3. Điều này phù hợp với nhiều máy ảnh tiêu dùng, đặc biệt là những máy ảnh có kích thước cảm biến Four Thirds hoặc Micro Four Thirds khá phổ biến.

Đối với các bản in lớn hơn, kích thước khung phổ biến là 8 × 10 inch (203 × 254 mm) có thể được in trên tờ A4 (210 x 297 mm), nhưng 10 x 12 inch (203 x 305 mm) yêu cầu A4 quá khổ hoặc nó phải được cắt giảm một cách lãng phí từ A3.

Tương tự như vậy, 12 x 16 inch (305 x 456 mm) không thể vừa với A3, nhưng có những tờ A3 quá khổ dành cho máy in phun. Kích thước in phổ biến lớn nhất là 12 x 18 inch (305 x 457 mm) cũng sẽ không hoàn toàn vừa với tờ A2 (hoặc cuộn 17 inch).

Các ứng dụng có kích thước không phải A

Chú thích: Ở Anh, The Times là tờ báo lá cải từ thứ Hai đến thứ Bảy, trong khi tờ Sunday Times ổn định của nó vẫn là tờ báo rộng rãi. >

Như đã lưu ý trong suốt hai bài báo này, Hoa Kỳ đã kiên quyết từ chối đi theo số liệu (ngoài NASA và một số mục đích sử dụng quân sự). Nó vẫn sử dụng các kích thước giấy liên quan đến kích thước của Vương quốc Anh, mặc dù chúng được xác định bởi viện tiêu chuẩn ANSI của Hoa Kỳ. Các kích thước chính là: Letter (216 x 279 mm hoặc 8,5 x 11 inch), Legal (216 x 356 mm hoặc 8,5 x 14 inch), Junior Legal (127 x 203 mm hoặc 5 x 8 inch), Sổ cái / Tabloid (279 x 432 mm hoặc 11 x 17 inch). Letter gần tương đương với A4, Sổ cái thành A3 và Junior Legal cho A5, nhưng không có thuộc tính chia đôi / nhân đôi hợp lý của A-series.

Bởi vì thị trường Hoa Kỳ rất lớn, nó ảnh hưởng đến các quốc gia lân cận có thể giao dịch với nó. Vì Canada sử dụng hệ thống của Hoa Kỳ và nhiều quốc gia Nam Mỹ là thước đo chính thức, vẫn sử dụng khổ giấy của Hoa Kỳ.

Ngay cả ở các quốc gia chính thức là hệ mét và sử dụng A-series cho in ấn nói chung và văn phòng phẩm, vẫn có một số trường hợp ngoại lệ sử dụng kích thước không chuẩn. Đây chủ yếu là sách và báo, mặc dù một số tạp chí rộng hơn hoặc hẹp hơn chiều rộng 210 mm của A4 – hiếm khi chúng cao hơn chiều cao 297 mm, mặc dù một số tạp chí lại ngắn hơn.

Báo chí hiếm khi phù hợp với kích thước A-series vì ​​lý do lịch sử có từ những tờ tin tức in đầu tiên vào những năm 1700. Ban đầu, gần như tất cả các tờ báo trên toàn thế giới đều được in ở định dạng bảng rộng lớn, xấp xỉ A2, mặc dù kích thước chính xác khác nhau giữa các ấn phẩm và quốc gia.

Định dạng ‘lá cải’ có kích thước bằng một nửa, xấp xỉ A3 sau đó trở nên phổ biến vào những năm 1970, một phần để tiết kiệm chi phí và một phần vì người đọc dễ dàng xử lý hơn. Thuật ngữ lá cải đã trở nên gắn liền với một loại hình báo chí giật gân, đặc biệt là ở Anh. Các tiêu đề được coi là cao cấp hơn đôi khi đặt tên cho định dạng của chúng là ‘Nhỏ gọn’.

Một số tờ báo sử dụng kích thước trung gian giữa tờ báo lá cải và tờ báo rộng, chẳng hạn như Berliner, Nordics, Rhenisch và Swiss. Tờ Guardian và Observer của Vương quốc Anh năm nay đã chuyển từ Berliner sang báo lá cải khi chủ sở hữu GMG đóng cửa trang in ấn của riêng mình và chuyển hoạt động in ấn sang các nhà máy Watford, Oldham và Glasgow của Trinity Mirror, nơi các nhà máy này được chế tạo cho định dạng báo lá cải.

Tương tự như vậy, kích thước sách bìa mềm và bìa cứng hiếm khi phù hợp với kích thước chữ A ở dạng hoàn thiện của chúng (sau khi đóng gáy và cắt). Có nhiều loại kích thước và một nhà xuất bản hoặc nhà in cá nhân thường sẽ sử dụng kích thước mặt bìa nhất quán (mặc dù độ dày phụ thuộc vào số lượng trang và loại giấy), nhưng kích thước giữa các nhà sản xuất khác nhau có thể khác nhau từ 10 đến 20 mm. Nếu chúng được in trên máy ép có nạp tờ, các tờ gốc có thể sẽ là một trong các dải A-series hoặc quá khổ. Sách được sản xuất hàng loạt có xu hướng được in trên máy in offset hoặc máy ép kỹ thuật số được cuộn giấy, có chiều rộng không tương ứng chính xác với bội số A, SRA hoặc B-series
